Logatherm WLW196i AR

Mit der effizienten Luft-Wasser-Wärmepumpe für Einfamilienhäuser bei Neubau oder Erweiterung einer bestehenden Heizungsanlage wird Wärme durch die Energie der Luft gewonnen.

  • kompakt und flexibel aufstellbar

  • effiziente und bewährte Inverter-Technologie

  • mit integrierte Internet-Schnittstelle

  • Die Luft-Wasser-Wärmepumpe Logatherm WLW196i AR für die Außenaufstellung eignet sich als mono- oder bivalentes System für Ein- und Zweifamilienhäuser, öffentliche Gebäude oder gewerbliche und industrielle Anwendungen. Die Logatherm WLW196i AR kann im Neubau oder bei der Modernisierung im Bestandsgebäude installiert werden. Durch eine hohe Leistungszahlen werden Betriebskosten gering gehalten, optional kann die Wärmepumpe mit selbst erzeugtem Strom aus einer Photovoltaik-Anlage betrieben werden.

  • Besonders praktisch ist die Eigenschaft, dass die Logatherm WLW196i AR sowohl heizen als auch kühlen kann. Die Wärmepumpen können mit weiteren regenerativen Wärmeerzeugern wie einer Solaranlage oder einem Festbrennstoffkessel kombiniert werden.

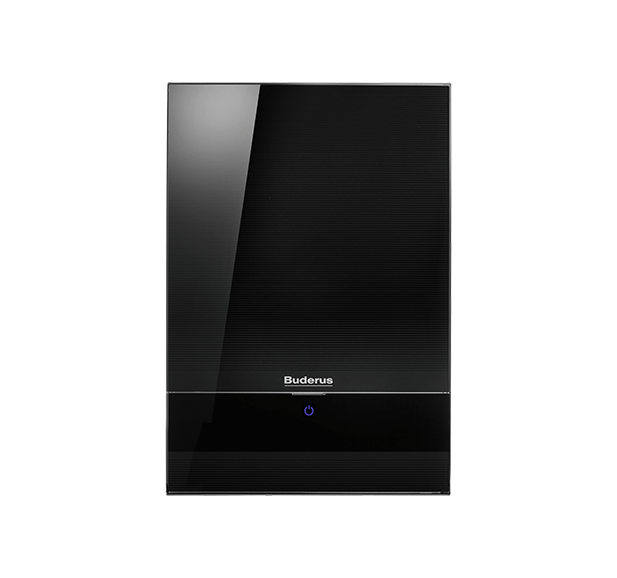

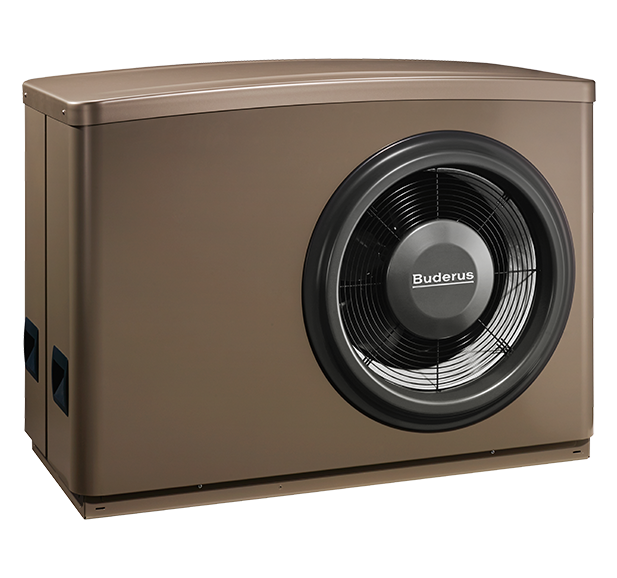

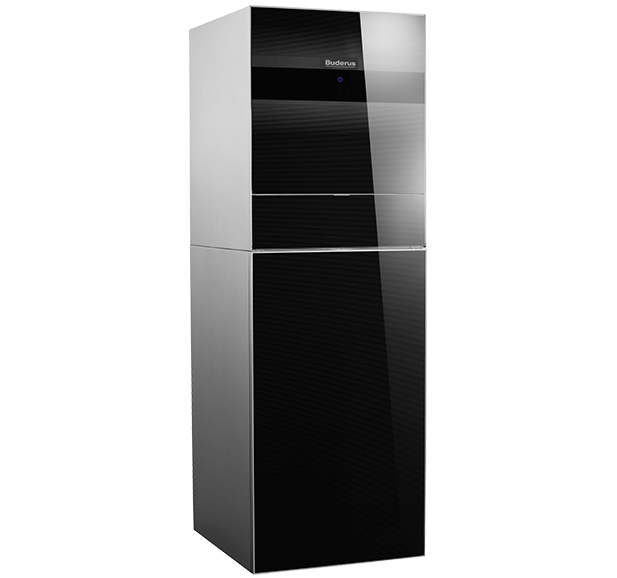

  • Die Logatherm WLW196i AR besteht aus einer Außen- und einer Inneneinheit. Die Inneneinheit umfasst die wichtigsten hydraulischen Komponenten, sodass lediglich grundlegende Installationen wie Vor- und Rücklaufleitungen sowie der elektrische Anschluss anfallen. Bei den Versionen Logatherm WLW196i ART und TS ist ein Warmwasserspeicher in der Inneneinheit bereits integriert.

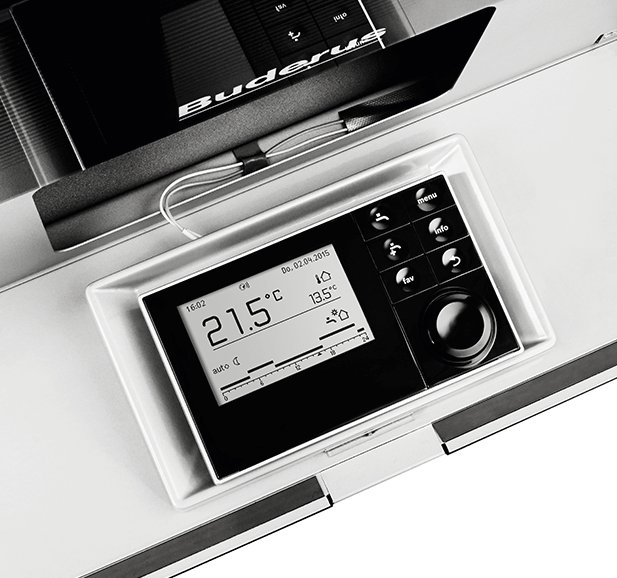

  • Die Steuerung erfolgt über das intelligente Regelsystem Logamatic EMS plus mit der Systembedieneinheit Logamatic HMC300. Die Logatherm WLW196i AR verfügen über eine integrierte Internet-Schnittstelle. So können Sie die Wärmepumpen direkt mit Ihrem Smartphone oder Tablet über das Internet bedienen.

  • Energiekosten
    Das neue Wärmepumpen-System Logatherm WLW196i AR besteht aus zwei Einheiten: einer modulierenden Außeneinheit und einer Inneneinheit. Die drehzahlgeregelte Inverter-Technologie passt die Leistung der Wärmepumpe jederzeit an den Bedarf im Heizsystem an und bietet stets höchsten Komfort bei besonders wirtschaftlicher Betriebsweise. Bei den Vorlauftemperaturen 35°C und 55°C arbeiten die Logatherm WLW196i AR Wärmepumpen mit einer A++ Energieeffizienzklasse.

  • Bedienkomfort
    Durch die kompakte Bauweise aus speziellem EPP-Material (einem recycelbaren Partikelschaumstoff auf Polypropylenbasis) ist die Außeneinheit der Logatherm WLW196i AR deutlich kleiner und leichter als herkömmliche Geräte. Das erleichtert den Transport und die Montage. Mit der Systembedieneinheit Logamatic HMC300 können die Wärmepumpen komfortabel geregelt und dank serienmäßiger Internetanbindung direkt mit Smartphone oder Tablet PC bedient werden.

  • Umwelt
    Die Logatherm WLW196i AR wandeln unerschöpfliche, natürliche und kostenlose Umgebungsluft in Wärme für Heizung und Warmwasser um. Bei Außentemperaturen bis -20°C versorgen sie ein Haus mit Wärmekomfort. Die Wärmepumpen sind bauseits für die Kombination mit einer Photovoltaikanlage vorbereitet, so dass sie mit selbst produziertem Strom betrieben werden können. Die Logatherm WLW196i AR erfüllen die Qualitätsanforderungen und Kriterien des europaweiten, herstellerunabhängigen Zertifizierungsstandards und tragen das Gütesiegel EHPA.

  • Systemgestaltung
    Die Wärmepumpen bestehen aus einer Innen- und einer Außeneinheit, die über eine Fernleitung miteinander verbunden sind. Die Inneneinheit ist je nach Heiz- und Warmwasserbedarf in vier verschiedenen Varianten erhältlich: zwei Towerlösungen und zwei Varianten zur Wandmontage. Die Wärmepumpen eignen sich für Neubau wie für Modernisierung oder Erweiterung eines Heizsystems in einem Einfamilienhaus und sind für die Kombination mit einer Photovoltaikanlage zur Eigenstromversorgung vorbereitet.

Modell

WLW196i-11 ARB

WLW196i-11 ARE

WLW196i-11 ART190

Nom. Leistung Heizung nach EN14511

13,1 kW

13,1 kW

13,1 kW

Installation

Innenaufstellung

Außenaufstellung

Außenaufstellung

COP nach EN14511

4,05

4,05

4,05

Elektrische Zusatzheizung



9 kW

9 kW

Schallleistungspegel innen 2)

40 dB(A)

40 dB(A)

40 dB(A)

Schallleistungspegel außen 2)

52 dB(A)

52 dB(A)

52 dB(A)

Schallleistungspegel innen maximal 2)

53 dB(A)

53 dB(A)

53 dB(A)

Schallleistungspegel außen maximal 2)

65 dB(A)

65 dB(A)

65 dB(A)

Warmwasserbereitung

Nur mit externem Speicher

Nur mit externem Speicher

Mit integriertem Warmwasserspeicher

Gewicht (innen)

30 kg

35 kg

120 kg

Höhe (innen)

700 mm

700 mm

1800 mm

Breite (innen)

485 mm

485 mm

600 m

Tiefe (innen)

386 mm

386 mm

650 mm

Gewicht (außen)

162 kg

162 kg

162 kg

Höhe (außen)

1695 mm

1695 mm

1695 mm

Breite (außen)

1222 mm

1222 mm

1222 mm

Tiefe (außen)

545 mm

545 mm

545 mm

Umwelttechnischer Hinweis

Enthält fluorierte Treibhausgase

Enthält fluorierte Treibhausgase

Enthält fluorierte Treibhausgase

Bauart des Kältekreises

hermetisch geschlossen

hermetisch geschlossen

hermetisch geschlossen

Kältemitteltyp

R410A

R410A

R410A

Füllmenge des Kältemittels

3,3 kg

3,3 kg

3,5 kg

Treibhauspotential - GWP

2.088 kgCO2-eq

2.088 kgCO2-eq

2.088 kg CO2-eq

Füllmenge des Kältemittels

6,89 toCO2-eq

6,89 toCO2-eq

6,89 toCO2-eq

Produktblatt

>>download

>>download

>>download

Modell

WLW196i-11 ARTS185

WLW196i-14 ARB

WLW196i-14 ARE

Nom. Leistung Heizung nach EN14511

13,1 kW

16 kW

16 kW

Installation

Außenaufstellung

Außenaufstellung

Außenaufstellung

COP nach EN14511

4,05

4,03

4,03

Elektrische Zusatzheizung

9 kW



9 kW

Schallleistungspegel innen 2)

40 dB(A)

40 dB(A)

40 dB(A)

Schallleistungspegel außen 2)

52 dB(A)

53 dB(A)

53 dB(A)

Schallleistungspegel innen maximal 2)

53 dB(A)

53 dB(A)

53 dB(A)

Schallleistungspegel außen maximal 2)

65 dB(A)

66 dB(A)

66 dB(A)

Warmwasserbereitung

Mit integriertem Warmwasserspeicher

Nur mit externem Speicher

Nur mit externem Speicher

Gewicht (innen)

125 kg

30 kg

35 kg

Höhe (innen)

1800 mm

700 mm

700 mm

Breite (innen)

600 mm

485 mm

485 m

Tiefe (innen)

660 mm

386 mm

386 mm

Gewicht (außen)

162 kg

165 kg

165 kg

Höhe (außen)

1695 mm

1695 mm

1695 mm

Breite (außen)

1222 mm

1222 mm

1222 mm

Tiefe (außen)

545 mm

545 mm

545 mm

Umwelttechnischer Hinweis

Enthält fluorierte Treibhausgase

Enthält fluorierte Treibhausgase

Enthält fluorierte Treibhausgase

Bauart des Kältekreises

hermetisch geschlossen

hermetisch geschlossen

hermetisch geschlossen

Kältemitteltyp

R410A

R410A

R410A

Füllmenge des Kältemittels

3,3 kg

4 kg

4 kg

Treibhauspotential - GWP

2.088 kgCO2-eq

2.088 kgCO2-eq

2.088 kg CO2-eq

Füllmenge des Kältemittels

6,89 toCO2-eq

8,352 toCO2-eq

8,352 toCO2-eq

Produktblatt

>>download

>>download

>>download

Modell

WLW196i-14 ART190

WLW196i-14 ARTS185

WLW196i-6 ARB

Nom. Leistung Heizung nach EN14511

16 kW

16 kW

7,6 kW

Installation

Außenaufstellung

Außenaufstellung

Außenaufstellung

COP nach EN14511

4,03

4,03

4,13

Elektrische Zusatzheizung

9 kW

9 kW



Schallleistungspegel innen 2)

40 dB(A)

40 dB(A)

40 dB(A)

Schallleistungspegel außen 2)

53 dB(A)

53 dB(A)

51 dB(A)

Schallleistungspegel innen maximal 2)

53 dB(A)

53 dB(A)

53 dB(A)

Schallleistungspegel außen maximal 2)

66 dB(A)

66 dB(A)

64 dB(A)

Warmwasserbereitung

Mit integriertem Warmwasserspeicher

Mit integriertem Warmwasserspeicher

Nur mit externem Speicher

Gewicht (innen)

120 kg

125 kg

30 kg

Höhe (innen)

1800 mm

1800 mm

700 mm

Breite (innen)

600 mm

600 mm

485 m

Tiefe (innen)

660 mm

660 mm

386 mm

Gewicht (außen)

165 kg

165 kg

96 kg

Höhe (außen)

1695 mm

1695 mm

1380 mm

Breite (außen)

1222 mm

1222 mm

930 mm

Tiefe (außen)

545 mm

545 mm

440 mm

Umwelttechnischer Hinweis

Enthält fluorierte Treibhausgase

Enthält fluorierte Treibhausgase

Enthält fluorierte Treibhausgase

Bauart des Kältekreises

hermetisch geschlossen

hermetisch geschlossen

hermetisch geschlossen

Kältemitteltyp

R410A

R410A

R410A

Füllmenge des Kältemittels

4 kg

4 kg

1,75 kg

Treibhauspotential - GWP

2.088 kgCO2-eq

2.088 kgCO2-eq

2.088 kg CO2-eq

Füllmenge des Kältemittels

8,352 toCO2-eq

8,352 toCO2-eq

3,654 toCO2-eq

Produktblatt

>>download

>>download

>>download

Modell

WLW196i-6 ARE

WLW196i-6 ART190

WLW196i-6 ARTS185

Nom. Leistung Heizung nach EN14511

7,6 kW

7,6 kW

7,6 kW

Installation

Außenaufstellung

Außenaufstellung

Außenaufstellung

COP nach EN14511

4,13

4,13

4,13

Elektrische Zusatzheizung

9 kW

9 kW



Schallleistungspegel innen 2)

40 dB(A)

40 dB(A)

40 dB(A)

Schallleistungspegel außen 2)

51 dB(A)

51 dB(A)

51 dB(A)

Schallleistungspegel innen maximal 2)

53 dB(A)

53 dB(A)

53 dB(A)

Schallleistungspegel außen maximal 2)

64 dB(A)

64 dB(A)

64 dB(A)

Warmwasserbereitung

Nur mit externem Speicher

Mit integriertem Warmwasserspeicher

Mit integriertem Warmwasserspeicher

Gewicht (innen)

35 kg

120 kg

125 kg

Höhe (innen)

700 mm

1800 mm

1800 mm

Breite (innen)

485 mm

600 mm

600 mm

Tiefe (innen)

386 mm

660 mm

660 mm

Gewicht (außen)

96 kg

96 kg

96 kg

Höhe (außen)

1380 mm

1380 mm

1380 mm

Breite (außen)

930 mm

930 mm

930 mm

Tiefe (außen)

440 mm

440 mm

440 mm

Umwelttechnischer Hinweis

Enthält fluorierte Treibhausgase

Enthält fluorierte Treibhausgase

Enthält fluorierte Treibhausgase

Bauart des Kältekreises

hermetisch geschlossen

hermetisch geschlossen

hermetisch geschlossen

Kältemitteltyp

R410A

R410A

R410A

Füllmenge des Kältemittels

1,75 kg

1,8 kg

1,8 kg

Treibhauspotential - GWP

2.088 kgCO2-eq

2.088 kgCO2-eq

2.088 kg CO2-eq

Füllmenge des Kältemittels

3,654 toCO2-eq

3,654 toCO2-eq

3,654 toCO2-eq

Produktblatt

>>download

>>download

>>download

Modell

WLW196i-8 ARB

WLW196i-8 ARE

WLW196i-8 ART190

Nom. Leistung Heizung nach EN14511

10,7 kW

10,7 kW

10,7 kW

Installation

Außenaufstellung

Außenaufstellung

Außenaufstellung

COP nach EN14511

4,29

4,29

4,29

Elektrische Zusatzheizung



9 kW

9 kW

Schallleistungspegel innen 2)

40 dB(A)

40 dB(A)

40 dB(A)

Schallleistungspegel außen 2)

52 dB(A)

52 dB(A)

52 dB(A)

Schallleistungspegel innen maximal 2)

53 dB(A)

53 dB(A)

53 dB(A)

Schallleistungspegel außen maximal 2)

65 dB(A)

65 dB(A)

65 dB(A)

Warmwasserbereitung

Nur mit externem Speicher

Nur mit externem Speicher

Mit integriertem Warmwasserspeicher

Gewicht (innen)

30 kg

35 kg

125 kg

Höhe (innen)

700 mm

700 mm

1800 mm

Breite (innen)

485 mm

485 mm

600 mm

Tiefe (innen)

386 mm

386 mm

660 mm

Gewicht (außen)

100 kg

100 kg

100 kg

Höhe (außen)

1380 mm

1380 mm

1380 mm

Breite (außen)

930 mm

930 mm

930 mm

Tiefe (außen)

440 mm

440 mm

440 mm

Umwelttechnischer Hinweis

Enthält fluorierte Treibhausgase

Enthält fluorierte Treibhausgase

Enthält fluorierte Treibhausgase

Bauart des Kältekreises

hermetisch geschlossen

hermetisch geschlossen

hermetisch geschlossen

Kältemitteltyp

R410A

R410A

R410A

Füllmenge des Kältemittels

2,35 kg

2,35 kg

2,2 kg

Treibhauspotential - GWP

2.088 kgCO2-eq

2.088 kgCO2-eq

2.088 kg CO2-eq

Füllmenge des Kältemittels

4,907 toCO2-eq

4,907 toCO2-eq

4,907 toCO2-eq

Produktblatt

>>download

>>download

>>download

Modell

WLW196i-8 ARTS185



Nom. Leistung Heizung nach EN14511

10,7 kW



Installation

Außenaufstellung



COP nach EN14511

4,29



Elektrische Zusatzheizung

9 kW



Schallleistungspegel innen 2)

40 dB(A)



Schallleistungspegel außen 2)

52 dB(A)



Schallleistungspegel innen maximal 2)

53 dB(A)



Schallleistungspegel außen maximal 2)

65 dB(A)



Warmwasserbereitung

Mit integriertem Warmwasserspeicher



Gewicht (innen)

125 kg



Höhe (innen)

1800 mm



Breite (innen)

600 mm



Tiefe (innen)

660 mm



Gewicht (außen)

100 kg



Höhe (außen)

1380 mm



Breite (außen)

930 mm



Tiefe (außen)

440 mm



Umwelttechnischer Hinweis

Enthält fluorierte Treibhausgase



Bauart des Kältekreises

hermetisch geschlossen



Kältemitteltyp

R410A



Füllmenge des Kältemittels

2,2 kg



Treibhauspotential - GWP

2.088 kgCO2-eq



Füllmenge des Kältemittels

4,907 toCO2-eq



Produktblatt

>>download



1) Die Klassifizierung zeigt die Energieeffizienz eines spezifischen Systems. Die Klassifizierungen für andere Systeme können eventuell abweichen.
2) Gemäß EN 12102 (40% A7/W35)

Modell

WLW196i-11 ARB

WLW196i-11 ARE

WLW196i-11 ART190

Nom. Leistung Heizung nach EN14511

13,1 kW

13,1 kW

13,1 kW

Installation

Innenaufstellung

Außenaufstellung

Außenaufstellung

COP nach EN14511

4,05

4,05

4,05

Elektrische Zusatzheizung



9 kW

9 kW

Schallleistungspegel innen 2)

40 dB(A)

40 dB(A)

40 dB(A)

Schallleistungspegel außen 2)

52 dB(A)

52 dB(A)

52 dB(A)

Schallleistungspegel innen maximal 2)

53 dB(A)

53 dB(A)

53 dB(A)

Schallleistungspegel außen maximal 2)

65 dB(A)

65 dB(A)

65 dB(A)

Warmwasserbereitung

Nur mit externem Speicher

Nur mit externem Speicher

Mit integriertem Warmwasserspeicher

Gewicht (innen)

30 kg

35 kg

120 kg

Höhe (innen)

700 mm

700 mm

1800 mm

Breite (innen)

485 mm

485 mm

600 m

Tiefe (innen)

386 mm

386 mm

650 mm

Gewicht (außen)

162 kg

162 kg

162 kg

Höhe (außen)

1695 mm

1695 mm

1695 mm

Breite (außen)

1222 mm

1222 mm

1222 mm

Tiefe (außen)

545 mm

545 mm

545 mm

Umwelttechnischer Hinweis

Enthält fluorierte Treibhausgase

Enthält fluorierte Treibhausgase

Enthält fluorierte Treibhausgase

Bauart des Kältekreises

hermetisch geschlossen

hermetisch geschlossen

hermetisch geschlossen

Kältemitteltyp

R410A

R410A

R410A

Füllmenge des Kältemittels

3,3 kg

3,3 kg

3,5 kg

Treibhauspotential - GWP

2.088 kgCO2-eq

2.088 kgCO2-eq

2.088 kg CO2-eq

Füllmenge des Kältemittels

6,89 toCO2-eq

6,89 toCO2-eq

6,89 toCO2-eq

Produktblatt

>>download

>>download

>>download
